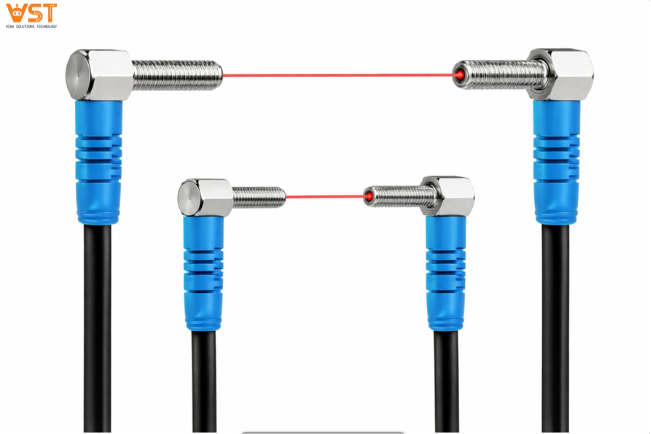

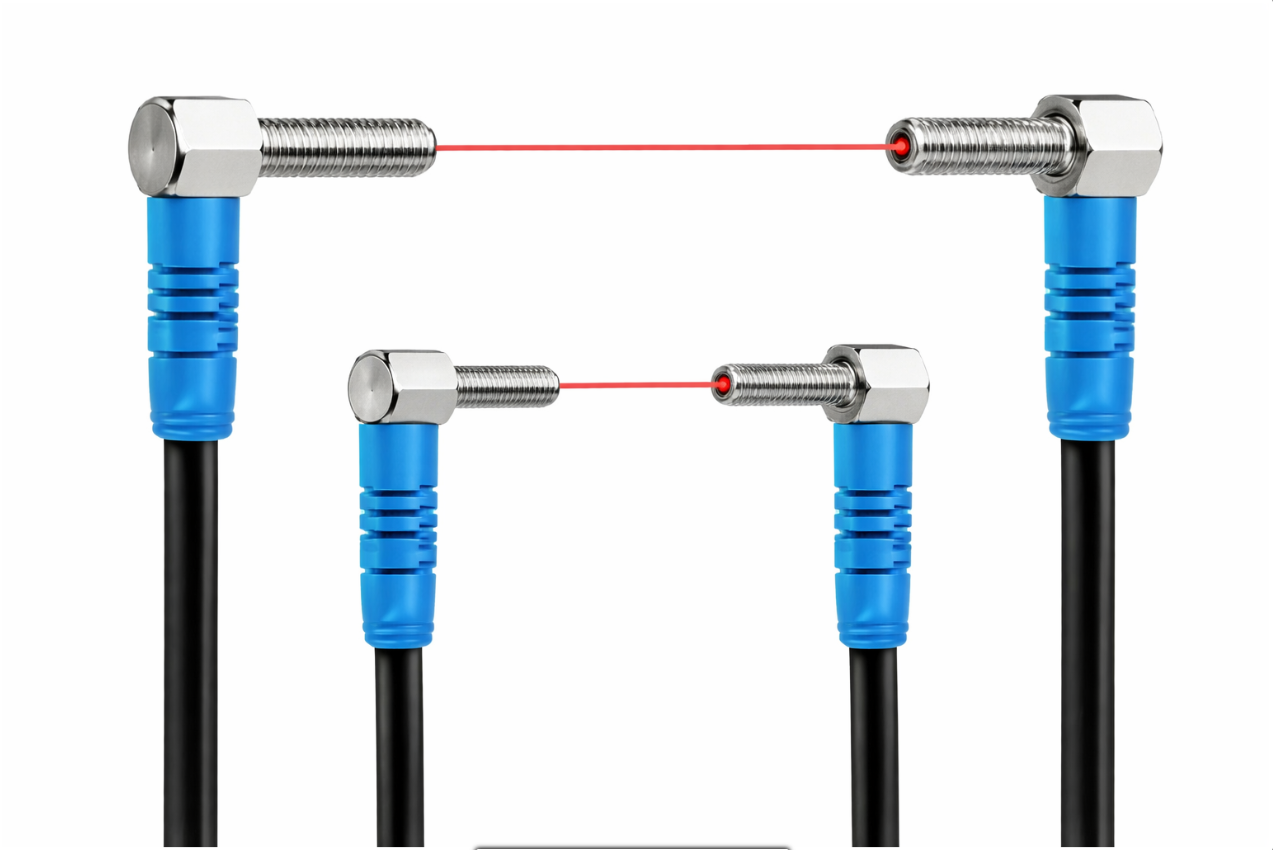

Cảm biến laser mini xuyên tia M4 M6 90 độ
- Đây là cảm biến quang laser dạng sợi quang (fiber optic sensor), kích thước rất nhỏ (ren M4 hoặc M6).
- Kiểu xuyên tia (through-beam): gồm 2 đầu:
- 1 đầu phát laser
- 1 đầu thu laser (đặt đối diện nhau)
- Dạng 90° (side view):
- Tia laser không đi thẳng trục mà bẻ góc 90°
- Phù hợp không gian hẹp, lắp ngang, lắp sát jig
Dòng này xuất hiện nhiều trong:
- Máy bonding
- Máy AOI
- Jig kiểm tra nhỏ

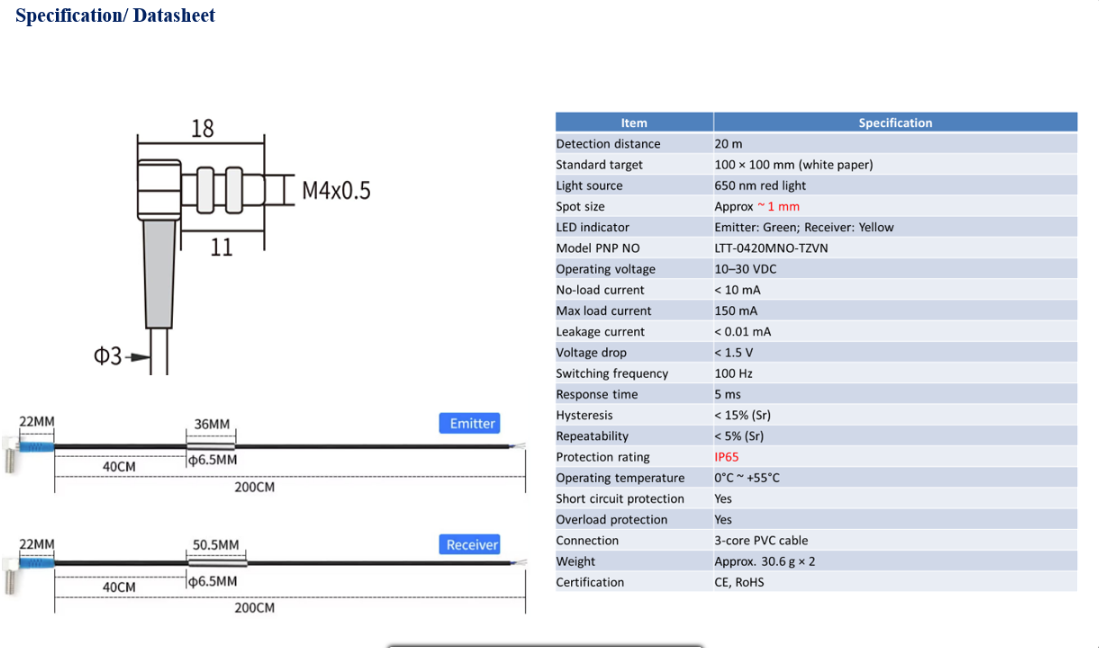

| Menu | Thông số kỹ thuật |
| Khoảng cách phát hiện | 20 m |
| Mục tiêu tiêu chuẩn | 100 × 100 mm (giấy trắng) |
| Nguồn sáng | ánh sáng đỏ 650 nm |
| Kích thước điểm | Xấp xỉ ~1 mm |
| Đèn báo LED | Bộ phát: Xanh lá cây; Bộ thu: Vàng |
| Mẫu NPN NO | LTT-0420MNO-TZVN |
| Điện áp hoạt động | 10–30 VDC |
| Dòng điện không tải | < 10 mA |
| Dòng điện tải tối đa | 150 mA |
| Dòng rò rỉ | < 0,01 mA |
| Điện áp giảm | < 1,5 V |
| Tần số chuyển mạch | 100 Hz |
| Thời gian phản hồi | 5 ms |
| Hiện tượng trễ | < 15% (Sr) |
| Khả năng lặp lại | < 5% (Sr) |
| Mức độ bảo vệ | IP65 |
| Nhiệt độ hoạt động | 0°C ~ +55°C |
| bảo vệ ngắn mạch | Đúng |
| Bảo vệ quá tải | Đúng |
| Sự liên quan | Cáp PVC 3 lõi |
| Cân nặng | Xấp xỉ 30,6 g × 2 |
| Chứng nhận | CE, RoHS |
Lưu ý khi lắp đặt cảm biến :
1. Khi lắp đặt công tắc quang điện và công tắc laser, hãy đảm bảo công tắc vuông góc với vật cần kiểm tra càng nhiều càng tốt. Khi lắp đặt cạnh nhau, không được lắp đặt quá dày đặc.
Phải có khoảng cách nhất định. Yêu cầu về khoảng cách này liên quan trực tiếp đến môi trường sử dụng thực tế, để tránh gây nhiễu sau khi lắp đặt.
2. Tiêu chuẩn kiểm tra tại nhà máy đối với công tắc quang điện và công tắc laser là một tấm chắn giấy trắng tinh hình vuông. Khoảng cách kiểm tra thực tế sẽ thay đổi do sự khác biệt về độ phản xạ màu của vật được chọn.
3. Các sản phẩm laser và quang điện không thích hợp sử dụng trong môi trường bụi bẩn, dầu mỡ, ẩm ướt và rung động. Nhiệt độ hoạt động là 0-50℃. Phần đầu công tắc đến bộ khuếch đại ở giữa có cáp quang và không thể gập lại.
Nó không chịu được nhiễu từ động cơ và biến tần. Cần giữ khoảng cách nhất định. Điện áp làm việc là DC10-30V và dòng tải không được vượt quá 100 mA.
(Không được sử dụng công tắc trong các khu vực liên quan đến an toàn cá nhân, chẳng hạn như chống kẹp tay).
4. Tiêu chuẩn kiểm tra đối với các sản phẩm phản xạ khuếch tán laser và phản xạ khuếch tán quang điện là giấy bìa trắng tinh A4. Khoảng cách kiểm tra của sản phẩm bị ảnh hưởng rất nhiều bởi màu sắc và độ phản xạ của vật thể cần kiểm tra.
Màu càng sáng, độ phản xạ càng tốt, khoảng cách kiểm tra của sản phẩm càng dài; màu càng tối, độ phản xạ càng kém, khoảng cách kiểm tra càng ngắn.
Nếu kiểm tra vật thể màu đen, khoảng cách kiểm tra thực tế có thể chỉ bằng khoảng 20% khoảng cách kiểm tra của nhà sản xuất.
