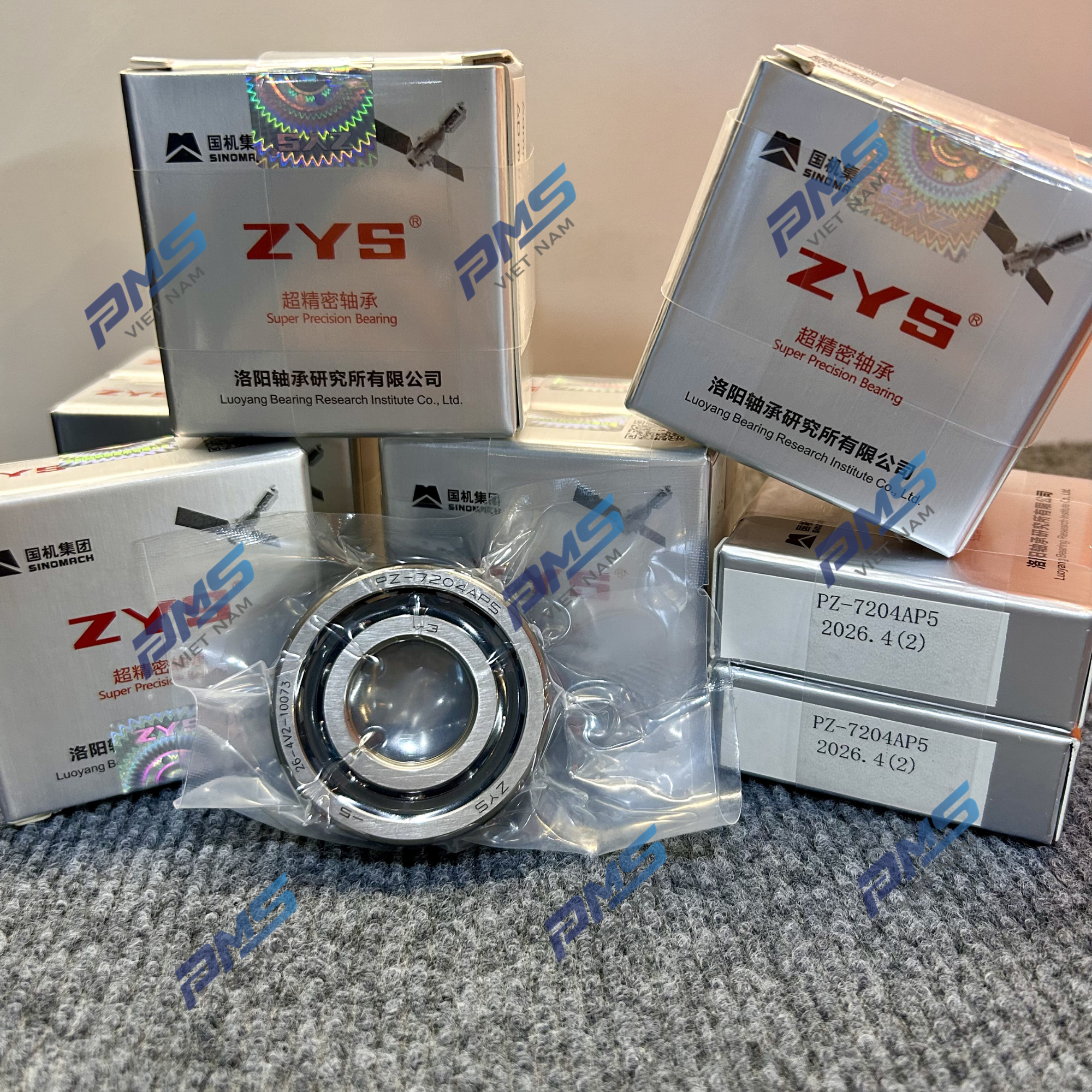

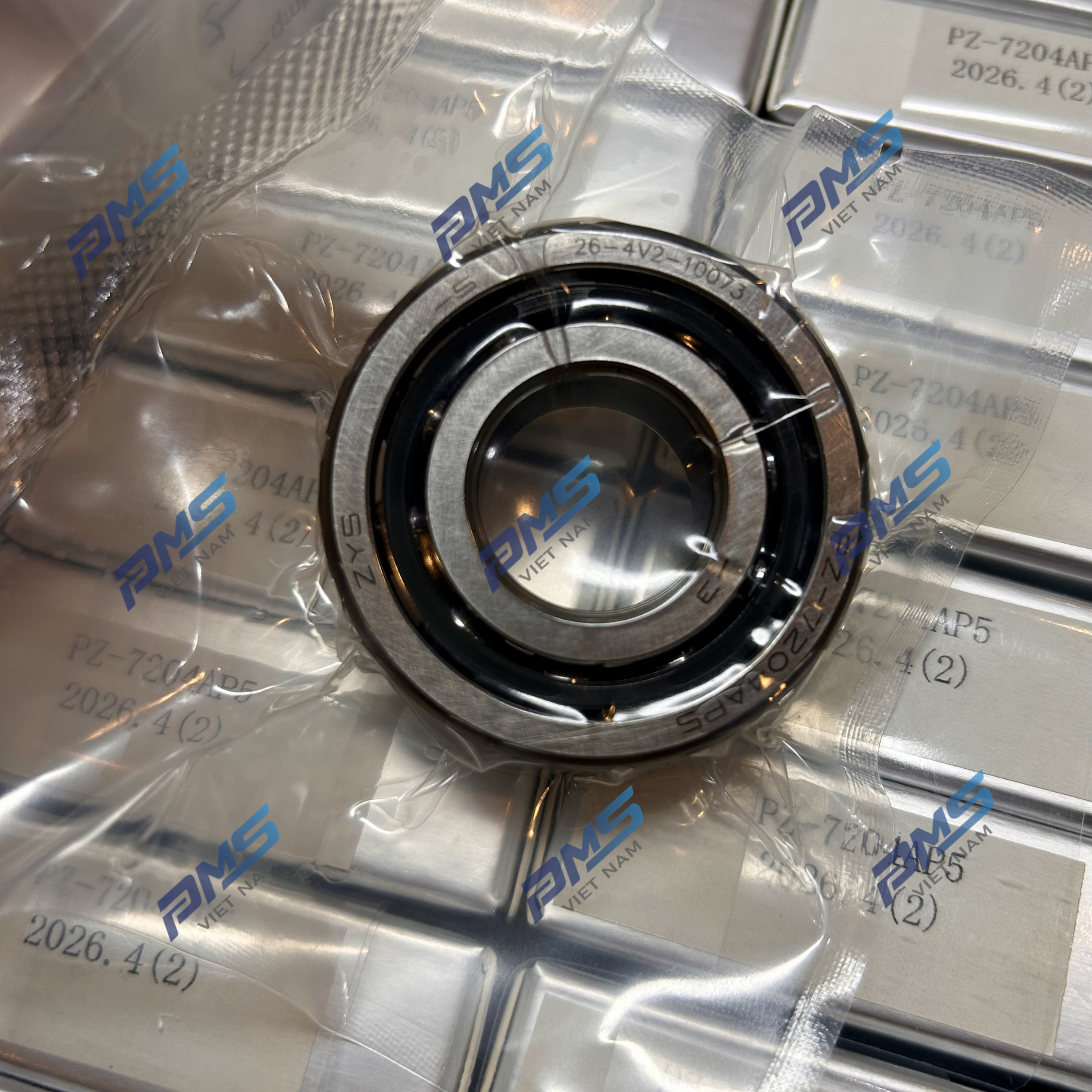

Vòng bi cầu tiếp xúc góc - angular contact ball bearings là loại ổ bi không thể tách rời, có góc tiếp xúc xác định theo hướng xuyên tâm so với đường thẳng đi qua điểm mà mỗi viên bi tiếp xúc với vòng trong và vòng ngoài.
Ngoài tải trọng xuyên tâm, ổ bi tiếp xúc góc còn có thể chịu được tải trọng hướng trục một chiều. Vì tải trọng hướng trục được tạo ra từ lực xuyên tâm, nên các ổ bi này thường được sử dụng theo cặp.
Thường lý tưởng cho máy công cụ, cơ cấu vít me, bộ phận đỡ vít me bi, v.v.
Vòng bi tiếp xúc góc (angular contact ball bearing) không lắp “ở một vị trí cố định”, mà được lắp tại những vị trí cần chịu tải kết hợp (hướng trục + hướng kính) và yêu cầu độ cứng cao.
Dưới đây là các vị trí lắp điển hình trong thực tế cơ khí – đặc biệt liên quan trực tiếp tới hệ servo + trục vít / chuyển động tuyến tính :
* Đầu trục chính (Spindle)
Vị trí lắp:
- Ngay đầu trục chính (đầu dao)
Lý do:
- Chịu lực cắt → tải hướng trục lớn + moment lật
- Cần độ cứng cực cao và độ chính xác quay
Cấu hình thường dùng:
- Back-to-back (DB) + preload
* Gối đỡ trục vít me (Ball screw support – FIXED SIDE)
Vị trí lắp:
- Đầu cố định của trục vít (fixed side – BK block)
Lý do:
- Chịu lực dọc trục khi servo kéo/đẩy
- Định vị chính xác vị trí trục
Cấu hình chuẩn:
- 2 vòng bi tiếp xúc góc lắp DB (đối đầu)
- Có preload để triệt tiêu độ rơ
* Hộp số / Motor tốc độ cao
Vị trí lắp:
- Trục motor hoặc trục hộp số
Lý do:
- Có lực dọc trục sinh ra do bánh răng nghiêng / tải động
- Yêu cầu quay tốc độ cao, ổn định
* Cơ cấu cần độ chính xác cao (robot, stage tuyến tính)
Vị trí lắp:
- Các trục dẫn động chính trong hệ định vị chính xác
Lý do:
- Cần kiểm soát backlash gần như = 0
- Đảm bảo độ lặp lại vị trí (repeatability)
